| 品牌：MJV/闽嘉 | 型号：钢制不锈钢高压闸阀 不锈钢高压闸阀 | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：100mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：定位器 | 用途：调节 | 压力环境：低压 |
| 工作温度：常温 | 类型(通道位置)：二通式 |
品 牌 | 温州闽嘉阀门 |
连 接 方 式 | 法兰、焊接、螺纹等 |
公 称 口 径 | DN6-2000 |
使 用 压 力 | 1.0-32Mpa |
主 体 材 质 | WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6 |
传 动 方 式 | 手动、蜗轮传动、电动、气动、液动、电液动等 |
使 用 介 质 | 水、蒸汽、油、酸碱类等 |
钢制不锈钢高压闸阀 不锈钢高压闸阀概述
常州博特阀门生产的锻钢法兰阀门有三种阀盖设计形式。***种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
锻钢法兰闸阀Z41H设计结构和特征
标达法兰阀门符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。

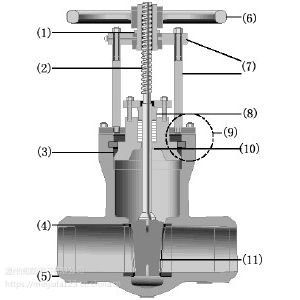

锻钢法兰闸阀Z41H采用以下结构
全径和缩径
结构长度按ASNI B16.10
法兰尺寸按ASNI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体式上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
钢制不锈钢高压闸阀 不锈钢高压闸阀相关压力：
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304（L） | Type F316（L） | ||
1 | 阀体 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | 阀座 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304（L） | A182 F316（L） |
4 | 阀杆 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
5 | 垫片 | 316夹柔性石墨 | 316夹PIFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304（L） | A182 F316（l） |
7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 销钉 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304（L） | A182 F316（L） | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F11 | A182 F304（L） | A182 F316（L） |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A473 431 | |||
18 | 填料 | Flexible Graphite | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客户需求的其他材质也可采用。密封面料配对由客户***内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
钢制不锈钢高压闸阀 不锈钢高压闸阀主要连接
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L（RF） | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 140 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150Lb～300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300Lb | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600Lb | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
壳体材料 | 适用介质 | 适用温度(℃) |
碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
硝酸类 | ≤200 | |
醋酸类 | ≤200 | |
水、蒸汽、油品 | ≤550 |
钢制不锈钢高压闸阀 不锈钢高压闸阀零件材料：
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
碳素钢 | 优质碳钢+硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 烯石棉盘根 | 可锻铸铁 |
铬钼钢 | 合金钢+硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石墨 | 可锻铸铁
|
