| 品牌：MJV/闽嘉 | 型号：不锈钢高压闸阀 法兰高压闸阀 | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：100mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：定位器 | 用途：调节 | 压力环境：低压 |
| 工作温度：常温 | 类型(通道位置)：二通式 |

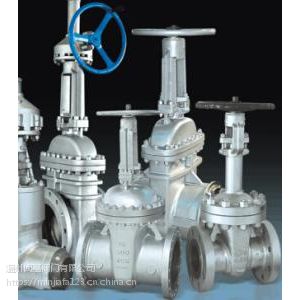

不锈钢高压闸阀 法兰高压闸阀
高压闸阀 不锈钢高压闸阀 闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。
高压闸阀,纹管截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
高压闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
不锈钢高压闸阀 法兰高压闸阀优点及缺点/高压闸阀
优点
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
缺点
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
不锈钢高压闸阀 法兰高压闸阀 钢制不锈钢高压闸阀 不锈钢高压闸阀
品 牌 | 温州闽嘉阀门 |
连 接 方 式 | 法兰、焊接、螺纹等 |
公 称 口 径 | DN6-2000 |
使 用 压 力 | 1.0-32Mpa |
主 体 材 质 | WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6 |
传 动 方 式 | 手动、蜗轮传动、电动、气动、液动、电液动等 |
使 用 介 质 | 水、蒸汽、油、酸碱类等 |
不锈钢高压闸阀 法兰高压闸阀 钢制不锈钢高压闸阀 不锈钢高压闸阀概述
常州博特阀门生产的锻钢法兰阀门有三种阀盖设计形式。***种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
锻钢法兰闸阀Z41H设计结构和特征
标达法兰阀门符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。
锻钢法兰闸阀Z41H采用以下结构
全径和缩径
结构长度按ASNI B16.10
法兰尺寸按ASNI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体式上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
钢制不锈钢高压闸阀 不锈钢高压闸阀相关压力：
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
· 150LB-600LB · 900LB-1500LB · 900LB-2500LB
