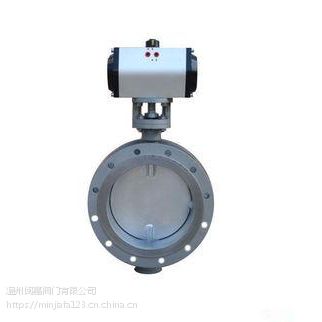

气动真空蝶阀不锈钢蝶阀 法兰蝶阀GIQ型-气动高真空蝶阀
GIQ型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，气动执行器控制的气动蝶阀，分为双作用和单作用（弹簧复位）气缸。可选配信号反馈控制，防爆电气装置及气源处理元件。适用工作介质为空气及非腐蚀性气体。
气动真空蝶阀不锈钢蝶阀 法兰蝶阀
| 气动真空蝶阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。气动真空蝶阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。玉武阀门拥有的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。 |
| 气动真空蝶阀不锈钢蝶阀 法兰蝶阀产品介绍 |
GIQ系列气动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的气动阀门。气动蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
GIQ系列气动真空蝶阀主要性能：
1、漏率：≤1.3×10-9Pa.M3/S；
2、适用压力范围：1.3×10-5Pa～3×105Pa;
3、工作温度：氟橡胶-25℃～+150℃；
4、安装位置：任意；
5、气源压力：0.4－0.6Mpa；
6、阀板两侧压力差与阀门开、关无关；
7、寿命：≥10000次。
真空标准：JB919
气动真空蝶阀原理：以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
气动真空蝶阀特点:
1、阀门能承受正压力；
2、阀杆不上下窜动；
3、气缸采用1/4旋转式气缸，角度可调 1°～5°。
气动真空蝶阀主要连接尺寸： 型号DNDD0BNCHLEGIQ-32329070224918715858GIQ-404010080224919715858GIQ-505011090224920715858GIQ-6363130110284922715858GIQ-8080145125288924215858GIQ-100100165145288926215858GIQ-1251252001753481132317270GIQ-1601502252003481134817270GIQ-20020028526040121145019797GIQ-250250335310451211525248117GIQ-320300425395501214622248117GIQ-400400510480601614733295138GIQ-500500610580701614900360159GIQ-600600750720802014980370174GIQ-80080092089010024141220410240GIQ-100010001120109012032141594580300GIQ-125012501440140415036192050736390
气动真空蝶阀主要尺寸：
型号DNDD0BNCHLEGIQ-32327864224717513458GIQ-40408570224718314758GIQ-505011090224920717058GIQ-6363125105284922218758GIQ-8080145125284924321258GIQ-1001001701452841226824458GIQ-1251251951703441231828070GIQ-1501502201953481234331770GIQ-2002002752504081244039697GIQ-25025033030045814520467117GIQ-30030038035050814570546117GIQ-40040050046560818720695138GIQ-500500600565701218890360159GIQ-600600710670801220960370174GIQ-80080092088010020211220410240GIQ-100010001140109012024231604580300 |
