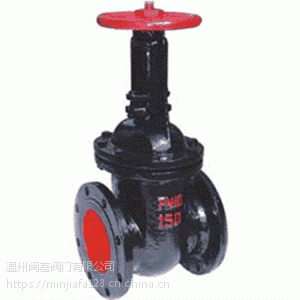

铸铁平行式双闸板闸阀法兰双闸板闸阀

铁制平行式双闸板闸阀厂家：15858042918

价格 订货量

￥1450.00

1 - 1
￥1440.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥2

: 吕先生
邮箱已验证

手机已验证

微信已验证; 𐁠𐁡𐁢****𐁥𐁦𐁠𐁢

微信在线

发货地：浙江永嘉县
发货期限：5天内发货
供货总量： 100个

在线联系获取最低报价

温州闽嘉阀门有限公司入驻平台第8年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 吕先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：闸阀、截止阀,球阀,蝶阀,止回阀、非标阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

吕先生
职位：

销售经理
地址：

浙江温州永嘉县安丰工业区

详细信息

获取最低报价微信在线

品牌：MJV/闽嘉	型号：铁制平行式双闸板闸阀	连接形式：法兰
主体材料：球墨铸铁	公称通径：100mm	3C阀门类别：工业
适用介质：各种高腐蚀化学介质	密封形式：软密封型	标准：国标
外形：大型	流动方向：单向	驱动方式：手动
零部件及配件：定位器	用途：调节	压力环境：低压
工作温度：常温	类型(通道位置)：二通式	规格：65

铁制平行式双闸板闸阀双闸板闸阀产品说明

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀：手动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为黄铜（Z44T）、铸铁（Z44W Z44H），公称压力 PN10~PN16，阀体材料为灰铸铁（Z44T-10/16 Z44W-10 Z44H-10/16）、球墨铸铁（Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q）的闸阀。

铁制平行式双闸板闸阀双闸板闸阀产品性能参数

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z44T-10	10	1.0	≤200	水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16	16	1.6	≤200	水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q			≤100	油品、煤气等

产铁制平行式双闸板闸阀双闸板闸阀品零部件材料

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z44T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z44W-10		碳钢	灰铸铁	油浸石棉填料
Z44H-10		不锈钢	—	—
Z44T-10Q	球墨铸铁		黄铜	—
Z44W-10Q			球墨铸铁	—
Z44H-10Q			—	—
Z44T-16	灰铸铁	—	—	石棉石墨
Z44H-16	灰铸铁
Z44T-16Q	球墨铸铁
Z44W-16Q	球墨铸铁

产品外形及结构尺寸

Z44T、Z44W、Z44H 型 PN10 铁制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	268	328	4×Φ18	180	19
65	195	180	145	120	20	302	376	4×Φ18	180	22
80	210	195	160	135	22	345	446	4×Φ18	200	29
100	230	215	180	155	22	395	520	8×Φ18	200	35
125	255	245	210	185	24	478	624	8×Φ18	240	62
150	280	390	240	210	24	55	730	8×Φ23	240	75
200	330	335	295	265	26	720	950	8×Φ23	320	130
250	380	390	350	320	28	852	1140	12×Φ23	320	196
300	420	440	400	368	28	990	1330	12×Φ23	400	240
350	450	500	460	428	30	1116	1508	16×Φ23	400	300
400	480	565	515	482	32	1268	1717	16×Φ25	500	484
450	510	615	565	532	32	1395	1854	20×Φ25	500	606
