| 品牌：闽嘉阀门 | 型号：不锈钢丝扣内螺纹闸阀 | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径：250（mm） mm | 3C阀门类别：工业 |
| 适用介质：水 | 密封形式：硬密封型 | 标准：日标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：高压 |
| 工作温度：高温 | 类型(通道位置)：二通式 | 规格：350 |
一、不锈钢丝扣内螺纹闸阀 丝扣内螺纹闸阀 丝扣闸阀应用规范
公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP.DIN259/2999
二、不锈钢丝扣内螺纹闸阀 丝扣内螺纹闸阀 丝扣闸阀主要零件材料
序号NO. | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 闸板 | 不锈钢CF8M/CF8 |
3 | 阀杆 | 不锈钢SS316/304 |
4 | 阀盖 | 不锈钢CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推垫片 | 不锈钢SS304 |
7 | 阀杆架 | 不锈钢SS316/SS304 |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 螺母 | 不锈钢SS304 |
10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
11 | 手轮 | 铝合金 |
12 | 铭牌 | 铝 |
13 | 手轮垫片 | 不锈钢SS304 |
14 | 手轮螺母 | 不锈钢SS304 |

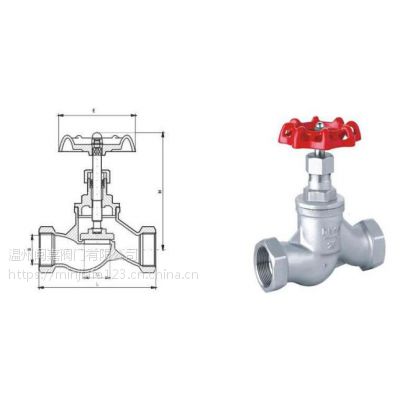

三、不锈钢丝扣内螺纹闸阀 丝扣内螺纹闸阀 丝扣闸阀主要连接尺寸及重量
| 不锈钢丝扣内螺纹闸阀 丝扣内螺纹闸阀 丝扣闸阀 SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
