| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：隔膜阀 | 产品别名：隔膜阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

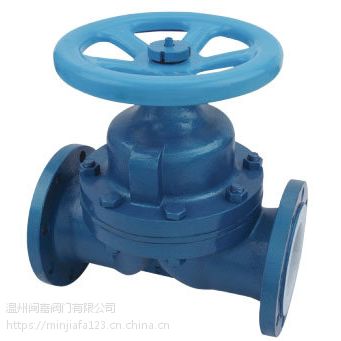

无衬里不锈钢隔膜阀 气动英标隔膜阀EG641H-10/16英标气动法兰隔膜阀特点：
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9． 气缸盖
无衬里不锈钢隔膜阀 气动英标隔膜阀EG641H-10/16英标气动法兰隔膜阀用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
无衬里不锈钢隔膜阀 气动英标隔膜阀EG641H-10/16英标气动法兰隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
无衬里不锈钢隔膜阀 气动英标隔膜阀
代号 | ES53 | ES54 | ES55 | ES56 | ES57 | ES58 | ||||||
B | - | 168 | 260 | 318 | 425 | 549 | ||||||
DN | H | kg | H | kg | H | kg | H | kg | H | kg | H | kg |
20 | 138 | 3 | 141 | 4.5 | - | - | - | - | - | - | - | - |
25 | 142 | 4 | 145 | 6 | 205 | 11 | - | - | - | - | - | - |
32 | - | - | 153 | 5 | 213 | 13.5 | - | - | - | - | - | - |
40 | - | - | 169 | 11 | 229 | 14 | - | - | - | - | - | - |
50 | - | - | 178 | 13.5 | 238 | 17 | 258 | 20.5 | - | - | - | - |
65 | - | - | - | - | 253 | 22.5 | 273 | 27.5 | - | - | - | - |
80 | - | - | - | - | 266 | 28.5 | 286 | 34 | 326 | 45 | - | - |
100 | - | - | - | - | 302 | 37 | 322 | 41.5 | 362 | 62 | - | - |
125 | - | - | - | - | - | - | 337 | 49 | 377 | 70.5 | 401 | 121 |
150 | - | - | - | - | - | - | - | - | 441 | 76.5 | 471 | 122.5 |
200 | - | - | - | - | - | - | - | - | - | - | 544 | 207.5 |
