| 加工定制：是 | 品牌：闽嘉阀门 | 型号：H42Y-160C高压立式止回阀 |
| 种类：DDCV双瓣式 | 材质：衬胶 | 连接形式：法兰 |
| 结构形式：升降式 | 公称通径：250mm | 适用介质：各种高腐蚀化学介质 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：双向 | 驱动方式：手动 | 工作温度：高温 |
| 规格：150 |

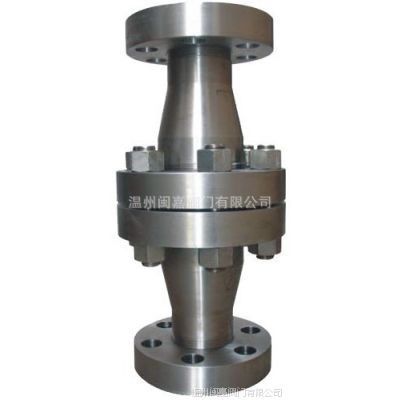

H42Y-160C高压立式止回阀 高压立式止回阀立式止回阀用途及特点:
H72H型“ C "型，系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R "型系供安装在尿素装置管道上，输送尿素及甲胺液用的。H72H适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，H72H型可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质
H42Y-160C高压立式止回阀 高压立式止回阀立式止回阀技术参数：
公称通径：DN（MM）15-200
公称压力：PN（MPA）：16，32
阀体材质： WCB,304，316，316L
H42Y-160C高压立式止回阀 高压立式止回阀立式止回阀性能参数：
型号 | H72H-160 | H72H-320 | |
工作压力（MPa） | 16.0 | 32.0 | |
适用温度（℃） | ≤200 | ||
适用介质 | 氮氢混合气、氨液、铜氨液、碱液等 | ||
材料 | 法兰、阀盖 | 碳钢 | |
阀瓣、阀座 | 不锈钢 | ||
弹簧 | 硅锰钢 | ||
O形圈 | 丁腈橡胶 | ||
阀体、双头螺栓 | 铬钢 | ||
螺母 | 碳钢 | ||
H42Y-160C高压立式止回阀 高压立式止回阀立式止回阀主要性能规范：
型号 | 公称压力 | 试验压力p（MPa） | 工作压力 | 工作温度 | 工作介质 | |
壳体 | 密封 | |||||
H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氢、铜按、氨气、碱液 |
H72Y-320 | 32 | 48 | 32 | 32 | ||
H72W-220R | 22 | 33 | 22 | 22 | 尿素、甲胺 | |
H72W-320R | 32 | 48 | 32 | 32 | ||
H42Y-160C高压立式止回阀 高压立式止回阀立式止回阀零件材质：
零件名称 | 阀座、阀瓣 | 阀盖 | 阀体 | O形圈 |
H72Y-160 H72Y-320 | 铬钢 | 碳钢 | 铬钢 | 氟26-41橡胶 |
H72W-220R H72W-320R | 铬镍钼不锈 | — | ||
六、H72型对夹式高压升降式止回阀外形尺寸及重量：
型 号 | 公称通径 | 尺寸（MM） | ||||||
DN（MM） | D | D1 | d | Z-M | L | L1 | 重量 | |
H72H/Y/W | 10 | 95 | 42 | 10 | M24X2 | 60 | 155 | 3.4 |
160/220 | 15 | 95 | 42 | 12 | M24X2 | 60 | 158 | 4.1 |
25 | 105 | 50 | 15 | M33X2 | 68 | 163 | 6.9 | |
32 | 115 | 62 | 25 | M42X2 | 80 | 180 | 8.0 | |
40 | 165 | 88 | 32 | M52X3 | 90 | 230 | 15 | |
50 | 165 | 88 | 39 | M64X2 | 115 | 265 | 27 | |
65 | 200 | 116 | 53 | M80X3 | 140 | 315 | 49 | |
80 | 225 | 138 | 60 | M100X3 | 160 | 360 | 88 | |
100 | 260 | 160 | 76 | M125X4 | 180 | 420 | 91 | |
125 | 300 | 195 | 90 | M155X4 | 200 | 460 | 115 | |
150 | 330 | 212 | 120 | M175X4 | 220 | 500 | 145 |
型 号 | 公称通径 | 尺寸 | ||||||
DN（MM） | D | D1 | d | Z-M | L | L1 | 重量 | |
H72H/Y/W | 10 | 95 | 42 | 10 | M24X2 | 60 | 155 | |
220/320 | 15 | 105 | 50 | 12 | M33X2 | 68 | 158 | |
25 | 115 | 62 | 23 | M42X2 | 80 | 180 | ||
32 | 135 | 70 | 29 | M48X2 | 90 | 200 | ||
40 | 165 | 88 | 34 | M52X3 | 115 | 250 | ||
50 | 200 | 116 | 53 | M80X3 | 140 | 300 | ||
65 | 225 | 138 | 60 | M100X3 | 160 | 345 | ||
80 | 260 | 160 | 68 | M125X4 | 180 | 410 | ||
100 | 300 | 195 | 85 | M155X4 | 200 | 470 | ||
125 | 330 | 212 | 120 | M175X4 | 220 | 510 | ||
150 | 400 | 250 | 135 | M215X6 | 240 | 570 |
??
