| 加工定制：是 | 品牌：闽嘉阀门 | 型号：HG502压力容器视镜 |
| 产品别名：HG502压力容器视镜 | 适用范围：天然气，管道，石油 | 标准：国标 |
| 类型：直通式 | 压力范围：100 | 连接形式：法兰 |
| 材质：不锈钢 | 规格：100 |
HG502压力容器视镜 不锈钢视镜 HG502压力容器不锈钢视镜视镜既压力容器视镜,适用于化工、石油、化妆、医药及其它工业设备装置上，以观察设备内部物料操作情况，防止意外事故的发生,确保产品的质量与生产的安全.
HG/T21619视镜最初的标准是JB593-64,于1965年颁布实施,这个标准一直使用了数十年,直到1986年颁布HGJ501-86被替换.同年化学工业部审核颁布了HG/T21619-86标准,又替换了刚刚颁布HGJ501-86标准. HG/T21619-1986是目前压力容器视镜的***的化工部标准.

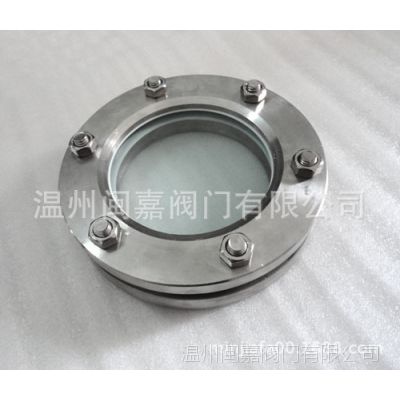

HG/T21619视镜的样式如下图:上部是实拍图,下部是结构示意图.
标准里固定DN50-DN80有PN1.0,1.6,2.5三种,DN100有PN1.0,1.6两种,DN125与DN150只有PN1.0一中,具体尺寸见下表.
公称 直径 Dg | 公称压力Pg | D | D1 | b1 | b2 | dH×S | h | ≈H | ≈H1 | 螺柱 | 重量 Kg | 标准图图号 | |||
碳钢 | 不锈钢 | ||||||||||||||
数量 n | 直径 d | ||||||||||||||
I | II | ||||||||||||||
50 | 1.0 | 130 | 100 | 34 | 22 | 57×3.5 | 70 | 79 | 113 | M12 | 6 | 4.2 | HGJ-501-86 HGJ-502-86 | 1 | HGJ-501-86 HGJ-502-86 | 11 |
1.6 | 130 | 100 | 34 | 24 | 57×3.5 | 70 | 79 | 116 | M12 | 6 | 4.5 | 2 | 12 | ||
2.5 | 130 | 100 | 34 | 26 | 57×3.5 | 70 | 84 | 120 | M12 | 6 | 5.0 | 3 | 13 | ||
80 | 1.0 | 160 | 130 | 36 | 24 | 89×4 | 70 | 86 | 120 | M12 | 8 | 6.4 | 4 | 14 | |
1.6 | 160 | 130 | 36 | 26 | 89×4 | 70 | 91 | 127 | M12 | 8 | 7.0 | 5 | 15 | ||
2.5 | 160 | 130 | 36 | 28 | 89×4 | 70 | 96 | 128 | M12 | 8 | 7.4 | 6 | 16 | ||
100 | 1.0 | 200 | 165 | 40 | 26 | 108×4 | 80 | 100 | 142 | M16 | 8 | 10.9 | 7 | 17 | |
1.6 | 200 | 165 | 40 | 28 | 108×4 | 80 | 105 | 143 | M16 | 8 | 11.6 | 8 | 18 | ||
125 | 1.0 | 225 | 190 | 40 | 28 | 133×4 | 80 | 105 | 143 | M16 | 8 | 13.6 | 9 | 19 | |
150 | 1.0 | 250 | 215 | 40 | 30 | 159×4.5 | 80 | 110 | 150 | M16 | 12 | 17.4 | 0 | 20 | |
??
