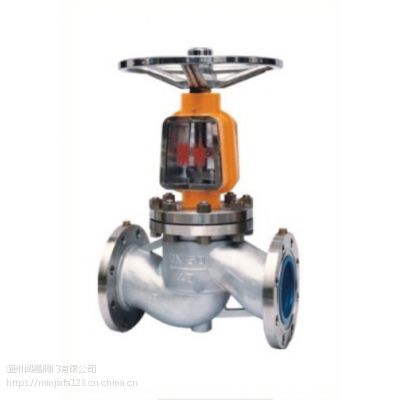

ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀

联系方式在线联系

ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀

产品标签 | 41-16氧气截止阀氧气截止阀截止阀

ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀

ＪＹ41Ｗ-16Ｐ氧气截止阀厂家：15858042918

价格 订货量

￥700.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥1

: 吕先生
邮箱已验证

手机已验证

微信已验证; 𐃮𐃯𐃰****𐃳𐃴𐃮𐃰

微信在线

发货地：浙江永嘉县
发货期限：7天内发货
供货总量： 100个

在线联系获取最低报价

温州闽嘉阀门有限公司入驻平台第8年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 吕先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：闸阀、截止阀,球阀,蝶阀,止回阀、非标阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

吕先生
职位：

销售经理
地址：

浙江温州永嘉县安丰工业区

详细信息

获取最低报价微信在线

品牌：闽嘉阀门	材质：不锈钢	型号：ＪＹ41Ｗ-16Ｐ氧气截止阀
连接形式：法兰	适用介质：空气	3C阀门类别：工业
公称通径：65	结构形式：薄膜式	压力环境：常压
工作温度：常温	标准：国标	流动方向：单向
驱动方式：手动	零部件及配件：手轮	形态：蝶式
类型(通道位置)：二通式	规格：65

、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀设计标准

设计制造规范	GB/T12235
结构长度	GB/T12221
法兰连接尺寸	GB/T9113 JB79.1
试验与检验	GB/T13927 JB9092

二、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀结构特点：
1、结构紧凑，造型美观，性能优良。阀瓣与阀杆采用活络连接结构，启闭灵活，阀杆设计了倒密封副，提高阀门的使用寿命和密封性能。
2、密封副材料配对合理，阀瓣在运行时与阀座的摩擦力很小，使用寿命长。
3、阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用四氟材料，密封可靠，操作灵活，启闭力矩小。
4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。

三、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀性能与规范

公称压力（Mpa）	试验压力（Mpa）
公称压力（Mpa）	强度试验	密封试验	上密封试验	气密封试验
1.6	2.4	1.76	1.76	0.6
2.5	3.75	2.75	2.75	0.6
4.0	6.0	4.4	4.4	0.6
6.4	9.6	7.04	7.04	0.6
10.0	15.0	11.0	11.0	0.6

四、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀适用介质和温度

阀门主体材料	适用介质	适用温度
P(CF8)	硝酸类	200°
PL(CF3)	强氧化性介质	200°
R(CF8M)	醋酸类	200°
RL(CF3M)	尿素等腐蚀类	200°

五、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀主要零件和材料

序号	零件名称	P	PL	R	RL
1	阀体	CF8	CF3	CF8M	CF3M
2	阀盖	CF8	CF3	CF8M	CF3M
3	阀瓣	CF8	CF3	CF8M	CF3M
4	阀杆	F304	F304L	F316	F316L
5	密封面	CF8	CF3	CF8M	CF3M
6	填料	PTEE(F4)或柔性石墨
7	紧固螺母	A193-B8M
8	螺母	A194-8
9	操作手柄	WCC

六、ＪＹ41Ｗ-16Ｐ氧气截止阀氧气截止阀截止阀主要外形尺寸和连接尺寸

国标（GB）：PN 1.6Mpa（16bar、PN16）单位：mm

公称通径 DN(mm)	L	D	D1	D2	b	f	z-Φd	H
15	130	95	65	46	14	2	4-Φ14	218
20	150	105	75	56	16	2	4-Φ14	258
25	160	115	85	65	16	2	4-Φ14	275
32	180	140/135	100	76	18	2	4-Φ18	280
40	200	150/145	110	84	18	3	4-Φ18	330
50	230	165/160	125	99	20	3	4-Φ18	350
65	290	185/180	145	118	20	3	4-Φ18	400
80	310	200/195	160	132	20	3	8-Φ18	430
100	350	220/215	180	156	22	3	8-Φ18	465
125	400	250/245	210	184	22	3	8-Φ18	526
150	480	285/280	240	211	24	3	8-Φ22	605
200	600	340/335	295	266	24	3	12-Φ22	665
250	650	405	355	319	26	3	12-Φ26	750
300	750	460	410	370	26	4	12-Φ26	925
350	980	520	470	429	26	4	16-Φ26	1240
400	1100	580	525	480	26	4	16-Φ30	1270

国标（GB）：PN 2.5Mpa（25bar、PN25）单位：mm

公称通径 DN(mm)	L	D	D1	D2	b	f	z-Φd	H
15	130	95	65	46	14	2	4-Φ14	218
20	150	105	75	56	16	2	4-Φ14	258
25	160	115	85	65	16	2	4-Φ14	275
32	180	140/135	100	76	18	2	4-Φ18	280
40	200	150/145	110	84	18	3	4-Φ18	330
50	230	165/160	125	99	20	3	4-Φ18	350
65	290	185/180	145	118	22	3	8-Φ18	400
80	310	200/195	160	132	24	3	8-Φ18	430
100	350	235	190	156	24	3	8-Φ22	465
125	400	270	220	184	26	3	8-Φ26	526
150	480	300	250	211	28	3	8-Φ26	605
200	600	360	310	274	30	3	12-Φ26	665
250	650	425	370	330	32	3	12-Φ30	750
300	750	485	430	389	34	4	16-Φ30	925
350	980	555	490	448	38	4	16-Φ33	1240
400	1100	620	550	503	40	4	16-Φ36	1270

国标（GB）：PN 4.0Mpa（40bar、PN40）单位：mm

公称通径 DN(mm)	L	D	D1	D2	D6	b	f	z-Φd	H
15	130	95	65	46	40	14	2	4-Φ14	218
20	150	105	75	56	51	16	2	4-Φ14	258
25	160	115	85	65	58	16	2	4-Φ14	275
32	180	140/135	100	76	66	18	2	4-Φ18	280
40	200	150/145	110	84	76	18	3	4-Φ18	330
50	230	165/160	125	99	88	20	3	4-Φ18	350
65	290	185/180	145	118	110	22	3	8-Φ18	400
80	310	200/195	160	132	121	24	3	8-Φ18	430
100	350	235/230	190	156	150	24	3	8-Φ22	465
125	400	270	220	184	176	26	3	8-Φ26	526
150	480	300	250	211	204	28	3	8-Φ26	605
200	600	375	320	284	260	34	3	12-Φ30	665
250	650	450	385	345	313	38	3	12-Φ33	750
300	750	515	450	409	364	42	4	16-Φ33	925
