| 品牌：闽嘉阀门 | 型号：高压球阀 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：10（mm） mm | 适用介质：空气 | 压力环境：高压 |
| 工作温度：高温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电磁 | 零部件及配件：配件 | 用途：截止 |
| 作用对象：泵 | 规格：10 |
KHB-G1/8锻钢高压球阀，KHB-G1/4内螺纹高压球阀，KHB-G3/8高压液压球阀，KHB-G1/2碳钢高压球阀，KHB-G3/4铸钢高压内螺纹球阀，KHB-G1高压液压球阀，KHB-G11/4高压液压球阀，KHB-G2 2内牙手动高压球阀 内牙手动高压球阀 高压球阀
KHB-G2 2内牙手动高压球阀 内牙手动高压球阀 高压球阀概述：

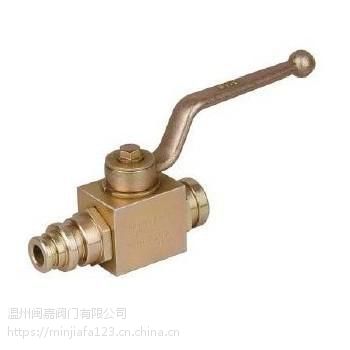

KHB-G2 2内牙手动高压球阀 内牙手动高压球阀 高压球阀依据国外资料研制而成，主要用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小、密封性能可靠、操作方便、外观精美等特点。可替代国外进口高压球阀。本型高压球阀主要有阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬，镀黄锌。
KHB-G2 2内牙手动高压球阀 内牙手动高压球阀 高压球阀
简略型号 | PN(bar) | DN | LW | RA | d1 | i | L | L1 | B | H | h1 | h2 | h3 | SW1 | SW2 |
KHB-G1/8 | 500 | 04 | 06 | ／ | G1/8 | 10 | 69 | 40 | 26 | 45 | 13.5 | 33 | 8 | 09 | 22 |
KHB-G1/4 | 500 | 06 | 06 | ／ | G1/4 | 14 | 69 | 40 | 26 | 45 | 13.5 | 33 | 8 | 09 | 22 |
KHB-G3/8 | 500 | 10 | 10 | ／ | G3/8 | 14 | 72 | 42 | 32 | 49 | 16 | 36 | 10 | 09 | 27 |
KHB-G1/2 | 500 | 13 | 12 | ／ | G1/2 | 16 | 83 | 48 | 35 | 49 | 17 | 40 | 10 | 09 | 30 |
KHB-G1/2 | 400 | 16 | 15 | ／ | G1/2 | 16 | 83 | 48 | 38 | 61 | 19 | 45 | 11 | 09 | 32 |
KHB-G3/4 | 315 | 20 | 20 | ／ | G3/4 | 18 | 95 | 60 | 48 | 70 | 25 | 55 | 11 | 12 | 41 |
KHB-G1 | 315 | 25 | 25 | ／ | G1 | 21 | 113 | 65 | 57 | 79 | 28.5 | 64 | 11 | 12 | 50 |
KHB-G11/4 | 315 | 32 | 32 | ／ | G11/4 | 22 | 110 | 84 | 75 | 101 | 37.5 | 84 | 12 | 14 | 60 |
KHB-G11/2 | 315 | 40 | 38 | ／ | G11/2 | 24 | 130 | 91 | 85 | 112 | 42.5 | 95 | 12 | 14 | 70 |
KHB-G2 | 315 | 50 | 48 | ／ | G2 | 26 | 140 | 100 | 105 | 131 | 52.5 | 112 | 12 | 14 | 80 |
