| 品牌：闽嘉阀门 | 型号：Y型截止阀 | 材质：不锈钢 |
| 类型(通道位置)：二通式 | 连接形式：法兰 | 3C阀门类别：工业 |
| 适用介质：蒸汽 | 流动方向：双向 | 用途：调节 |
| 公称通径：100（mm） mm | 工作温度：高温（℃） ℃ | 规格：100 |

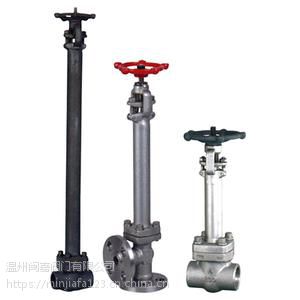

J65 Y型锻钢截止阀
锻钢Y型截止阀J65HYW Y型截止阀 锻钢截止阀详细信息：
上海陆贡Y型锻钢截止阀有三种阀盖设计形式:***种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
锻钢Y型截止阀J65HYW Y型截止阀 锻钢截止阀产品简要：
型 号 ： J65Y
公称通径 ： 15-50MM
压 力： 1.6MPA -32MPA
连接方式 ： 螺纹连接 焊接
形 式 ： 手动
主要功能 ： 起开关作用
使用介质 ： 水 油品 蒸汽
材 质 ： A105锻钢
标 准 ： 机械部标准或定做非标
锻钢Y型截止阀J65HYW Y型截止阀 锻钢截止阀设计结构和特征:
压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。采用结构 全径或缩径 升降式和球式止回阀 按需内置弹簧 可拆卸实心阀瓣 自定心压板压套式 整体式上密封座明杆支架型（OS&Y） 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11 螺纹连接端（NPT)符合ANSI/ASME B1.20.1 阀瓣可变换为针型、节流型、球型、止回型
锻钢Y型截止阀J65HYW Y型截止阀 锻钢截止阀产品主要材质表：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |||
Type A105 | Type A182 F22 | Type A182 F304L | Type A182 F316L | ||||
1 | 阀体 | A105N | A182 F22 | A182 F304L | A182 F316L | ||
2 | 阀瓣 | A105N | A276 304 | A276 304L | A276 316L | ||
3 | 阀杆 | A182 F6a | A182 F304L | A182 F316L | |||
4 | 密封座 | A105N | A182 F304 | A182 F304L | A182 F316L | ||
5 | 密封环 | F182 F304L | A182 F304L | A182 F316L | |||
6 | 阀盖 | A105N | A182 F22 | A182 F304L | A182 F316L | ||
7 | 垫圈 | A105N | A182 F22 | A182 F304L | A182 F316L | ||
8 | 阀杆螺母 | A276 F420 | |||||
9 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M | ||
10 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | ||
11 | 手轮 | A197 | |||||
12 | 对夹块 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | ||
13 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M | ||
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | ||
15 | 填料压板 | A216 WCB | A351 CF8 | ||||
16 | 活节螺栓 | A216 WCB | A216 WCB | A216 WCB | A216 WCB | ||
17 | 螺母 | A216 WCB | A216 WCB | A216 WCB | A216 WCB | ||
18 | 圆柱销 | A276 420 | A182 F304 | ||||
19 | 填料压套 | A276 410 | A182 F304 | ||||
20 | 吊耳 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | ||
21 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | ||
22 | 填料 | 不锈钢丝+柔性石墨 | |||||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||||
客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢截止阀尺寸参数表
NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
