带劲对焊法兰俗称高颈法兰，是承载能力的法兰型式，也是化工工程设计中广泛使用的法兰型式。带劲对焊法兰的密封面型式设置了全平

面、突面、凹凸面、榫槽密封面和环连接面等五种。锻打法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质***的场合；凹凸

密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。

（2）应用技术参数

一、对焊法兰的级别及其技术要求应符合JB4726-4728的相应要求。

1、公称压力PN为0.25MP-1.0MPa的碳素钢、奥氏体不锈钢锻件允许采用Ⅰ级锻件。

2、除以下规定外，公称压力PN为1.6MPa-6.3MPa的锻件应符合Ⅱ级或Ⅱ级以上锻件级别的要求。

3、符合以下情况之一者，

应符合Ⅲ及锻件的要求：

（1）公称压力PN≥10.0MPa法兰用锻件；

（2）公称压力PN>4.0MPa的铬钼钢锻件；

（3）公称压力PN>1.6MPa且工作温度≤-20摄氏度的铁素体钢锻件。

二、对焊法兰一般采用锻件或锻轧工艺制成。当采用钢板或型钢制造时，必须符合下列要求：

1、对焊法兰应经超声波探伤，无分层缺陷；

2、应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面形成环的柱面。不得采用钢板直接机加工成带颈对焊法兰；

3、圆环的对接焊缝应采用全熔透焊缝；

4、圆环的对接焊缝应进行焊后热处理，并作***射线或超声波探伤，且射线探伤符合JB4730的I***要求，超声波探伤符合 JB4730的***要求。

三、对焊法兰的颈部外侧斜度应不大于7o。对焊法兰在生产和焊接时严格控制技术参数，***能够在生产和使用中充分发挥作用和价值。

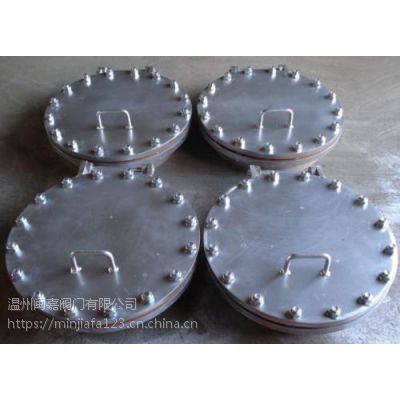

不锈钢带颈对焊法兰人孔带颈对焊法兰人孔 不锈钢人孔产品参数

（1）法兰外径：75mm-2190mm

（2）螺栓孔中心圆直径：50mm----2130mm

（3）螺栓孔直径：11mm-30mm

（4）螺栓孔数量：4个-48个

（5）螺纹：M10-M27

（6）法兰厚度：12mm-58mm

（7）管子外径 : A(17. 2-2032MM) B(14-2020MM )

（8）法兰内径：A(18-2036MM ) B(15-2024MM)

（9）法兰理论重量：0.36kg--234.6kg（DN1800）

常用生产标准：

化工部标准HG/T20592-2009、

HG/T20615-2009、

***GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000、

机械部标准JB/T86.2-94、

船用标准CB/T47-1999

生产工艺流程：

锻造工艺过程一般由以下工序组成，即选取优质钢坯下料、加热、成形、锻后冷却。锻造的工艺方法有自由锻、模锻和胎膜锻。生产时，按锻件

质量的大小，生产批量的多少选择不同的锻造方法。

（3）适用范围

对焊法兰不易变形，密封好，应用广泛，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形，它

采取比较复杂的嗽叭形体结构，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，一般用于PN大于2.5MPa的管道及阀门的连接；

也用于输送价格昂贵、易燃、易爆介质的管路上。

生产工艺：亚氧炉开料，整体锻打或者成品锻压切削成型

加工方式： 高精度数控车床车削，数控摇臂钻钻孔

包装方式：木箱、木托防震膜包装或者其它

附件：产品上打标识，合格证一份、材质化验单一份（产品质保书）

（5）售后服务

1、我公司配有专业化的服务人员为您提供售前、售中及售后之完善服务，免费为客户培训、指导安装，从而确保产品高效运转，解决客户疑难。

2、严格执行合同中规定的技术标准，精心选材，所用进行原材料全部原厂进料，并附有质量证书进厂后及时复检，对所提供的产品质量负责到底。

   如货物出现质量问题，我公司赔偿因此而产生的一切损失。

3、 如贵方需要进行现场服务时，我方接到通知后将在2小时内给予答复，并可在24小时内到达***现场。

4、 根据工程要求，我公司可派有经验的业务人员免费参与合同设备的安装，高度指导，试验，及时解决试运行中发现的质量及性能有关问题。

在产品加工过程中，贵方随时可派人员到我公司监督产品的加工工序的运行，我方将全力支持。
