品牌：MJV/闽嘉阀	型号： 304不锈钢三通球阀不锈钢三通球阀三通球阀	材质：不锈钢
连接形式：法兰	结构形式：弹性球球阀	3C阀门类别：工业
公称通径：100mm	适用介质：各种高腐蚀化学介质	压力环境：常压
工作温度：常温	标准：国标	流动方向：单向
驱动方式：手动	零部件及配件：定位器	用途：补水
类型(通道位置)：二通式	作用对象：泵

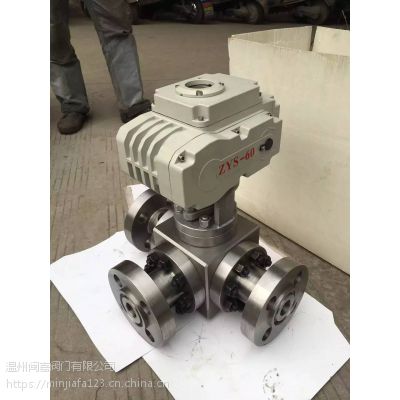

304不锈钢三通球阀不锈钢三通球阀三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
产品特点
阀门名称： 304不锈钢三通球阀不锈钢三通球阀三通球阀阀门型号：Q45F-10P Q45F-16P Q45F-25P Q45F-40P Q45F-64P
Q45F-10P Q45F-16P Q45F-25P Q45F-40P Q45F-64P
Q45F-150LB Q45F-300LB Q45F-600LB
Q45F-5K Q45F-10K Q45F-20K Q45F-45K
选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动
相关产品：不锈钢三通球阀|不锈钢不锈钢三通球阀|法兰不锈钢三通球阀|不锈钢三通球阀厂家
阀门连接：法兰、焊接、对焊、螺纹、丝口、丝扣
阀门材质：不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢、奥氏体不锈钢、铸钢、碳钢、WCB碳钢、LCB低温碳钢、纯钛、纯镍、纯铬、铬钼钢
阀门口径：DN15/DN50/DN100/DN150/DN200|PNS1/2”/2/3”/4”
阀门压力：低压、中压、高压、常压
阀门温度：高温、低温、保温夹套、常温
PN-16P 25P 40P 64P 100P，CL-150Lb 300Lb 600Lb
900Lb，K级-5K 10K 20K 30K
阀门结构：明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封：软密封、硬密封、SLL、PPL、M、N、B、Cr13
阀门标准：美标、API美标、ANSI美标、德标、DIN德标、JIS日标、JPI日标、机械部JB、化工标准HG20592、国标、GB国标、JB国标
经营品牌：良工阀门
阀门外形：重型大型
阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
以上是不锈钢三通球阀的详细信息，如果您对不锈钢三通球阀的价格、厂家、型号、图片有什么疑问，请联系我们获取不锈钢三通球阀的***信息。
304不锈钢三通球阀不锈钢三通球阀三通球阀主要性能范围

公称压力 PN(MPa)	试验压力
壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质	水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度	-28～350℃
应用规范	连接法兰	JB79-59 GB9113、 HG20592-97、ANSI B16.5
检验试验	JB/T 9092-99 、API598

304不锈钢三通球阀不锈钢三通球阀三通球阀主要零件材料

零件名称	材质
GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

L型国标连接尺寸和外形PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
20	160	80	105	75	55	14	2	4-14	110	130
25	180	90	115	85	65	14	2	4-18	120	140
32	200	100	135	100	78	16	2	4-18	144	180
40	220	110	145	110	85	16	3	4-18	152	220
50	240	120	160	125	100	16	3	4-23	182	220
65	260	130	180	145	120	16	3	4-18	193	240
80	280	140	195	160	135	20	3	8-18	217	270
100	320	160	215	180	155	20	3	8-18	245	350
125	380	190	245	210	185	22	3	8-18	282	500
150	440	220	280	240	210	24	3	8-23	319	600
200	550	260	335	295	265	26	3	12-23	380	1000
250	670	310	405	355	320	30	3	12-25	460	1400
300	720	370	460	410	375	30	3	12-25	520	1800

304不锈钢三通球阀不锈钢三通球阀三通球阀 T型国标连接尺寸和外形PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
20	160	80	105	75	55	14	2	4-14	110	130
25	180	90	115	85	65	14	2	4-18	120	140
32	200	100	135	100	78	16	2	4-18	144	180
40	220	110	145	110	85	16	3	4-18	152	220
50	240	120	160	125	100	16	3	4-23	182	240
65	260	130	180	145	120	16	3	4-18	193	270
80	280	140	195	160	135	20	3	8-18	217	350
100	320	160	215	180	155	20	3	8-18	245	500
125	380	190	245	210	185	22	3	8-18	282	600
150	440	220	280	240	210	24	3	8-23	319	1000
200	550	260	335	295	265	26	3	12-23	380	1300
250	670	310	405	355	320	30	3	12-25	460	1700
300	720	370	460	410	375	30	3	12-25	520	2100
