| 材质：碳钢 | 品牌：不锈钢暗杠闸阀 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：100X活塞式遥控浮球阀 遥控浮球阀 | 产品别名：100X活塞式遥控浮球阀 遥控浮球阀 |
| 适用范围：天然气，，管道石油 | 流动方向：单向 | 用途：调节 |
| 适用介质：水 | 压力环境：高压 | 规格：100 |
品牌：温州闽嘉阀门厂
型号：不锈钢暗杠闸阀
作用和用途：闸阀
驱动方式：手动阀
阀体材质：碳钢阀
结构特征：截门形
开关方向：角行程
连接形式：法兰
压力环境类型：中压阀2.5
压力环境数值：1.6MPa
工作温度区间：常温阀-29℃
特殊功能：保温性
公称通径：200mm
外形尺寸：300mm
重量：400kg
介质：空气石油
场地：温州
运输：后运
质保：一年
品质：优良

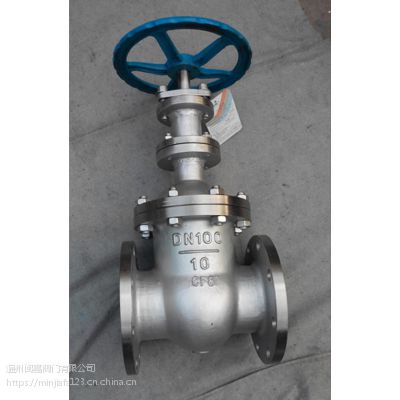

不锈钢暗杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。
不锈钢暗杆闸阀闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52’’’’ 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
不锈钢暗杆闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作
| 主要外形尺寸 |
| 公称通径 Dg(mm) | 尺寸(mm) | |||||
| L | D | D1 | D2 | b | z-φd | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-18 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-18 |
| 125 | 235 | 245 | 210 | 185 | 22 | 8-18 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-25 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-30 |
