| 材质：不锈钢 | 品牌：温州闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：111 | 型号：HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀 | 产品别名：HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀 |
| 流动方向：单向 | 用途：调节 | 适用介质：水 |
| 压力环境：高压 | 规格：100 |
特点
微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能***限制破坏性水锤，***管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
主要技术参数
| 型号 | 公称压力 （MPa） | 强度试验压力（MPa） | 密封压力（MPa） | 适用温度 （℃） | 适用介质 | 缓闭时间 |
| HH46X HDH48X HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 海水 污水 清水 | ≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
主要零件材料
| 零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
| 材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |

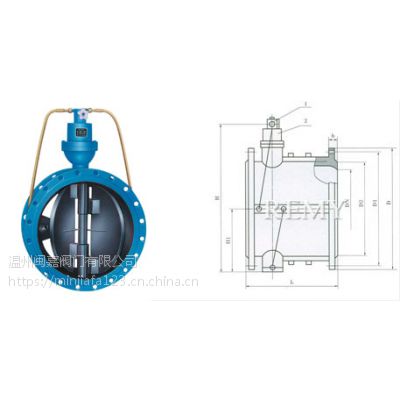

主要连接和外形尺寸
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸（mm） | 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸（mm） | ||||
| L | H | H1 | L | H | H1 | ||||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | |||
