| 材质：不锈钢 | 品牌：温州闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：111 | 型号：H71H/W对夹升降式止回阀 升降式止回阀 | 产品别名：H71H/W对夹升降式止回阀 升降式止回阀 |
| 流动方向：单向 | 用途：调节 | 适用介质：水 |
| 压力环境：高压 | 规格：100 |
结构特点
H71H/W-16/25Q/H/P对夹升降式止回阀具有结构紧凑的特点，由阀体、阀瓣及弹簧组成，采用对夹连接，由于对夹升降式止回阀的阀瓣的关闭行程短，具有弹簧预加载，避免产生水锤现象。H71H/W-16/25Q/H/P型对夹升降式止回阀已被广泛使用于城建、工业及高层建筑的给水、排水管网管路上。
主要零件材料
| 型号 | 阀体 | 阀瓣 | 弹簧 |
| H71H-16Q 、H71H-25Q | QT400-15 | 25 | 50CrVA |
| H71W-25H、 H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9Ti |
| H71W-25P 、H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要技术参数
| 型号 | 公称压力 （MPa） | 试验压力（MPa） | 适用温度 （℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235 | 水、蒸汽、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸汽、油品等 |
| H71W-40P | ≤200 | 硝酸等腐蚀性介质 | |||

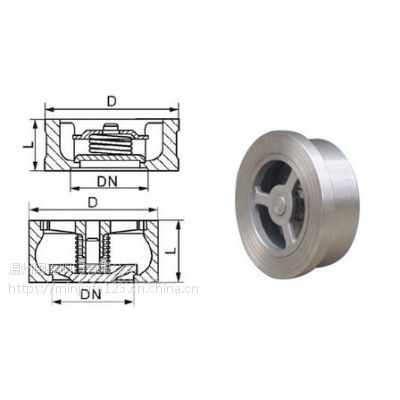

主要外型尺寸
| 型号 | 公称通径 DN(mm) | L | D | ||
| 1.6 | 2.5 | 4.0 | |||
| H71H-16Q H71H-25Q H71W-25H H71W-25P H71W-40H H71W-40P | 15 | 25 | 48 | 48 | 48 |
| 20 | 31.5 | 58 | 58 | 58 | |
| 25 | 35.5 | 68 | 68 | 68 | |
| 32 | 40 | 80 | 80 | 80 | |
| 40 | 45 | 90 | 90 | 90 | |
| 50 | 56 | 105 | 105 | 105 | |
| 65 | 63 | 125 | 125 | 125 | |
| 80 | 71 | 140 | 140 | 140 | |
| 100 | 80 | 160 | 165 | 165 | |
| 125 | 110 | 190 | 195 | 195 | |
| 150 | 125 | 215 | 225 | 225 | |
| 200 | 160 | 270 | 285 | 290 | |
| 250 | 200 | 330 | 340 | 350 | |
| 300 | 250 | 385 | 400 | 415 | |
