| 品牌：MJV/闽嘉 | 型号：Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀 | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：100mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：定位器 | 用途：调节 | 压力环境：低压 |
| 工作温度：常温 | 类型(通道位置)：二通式 |

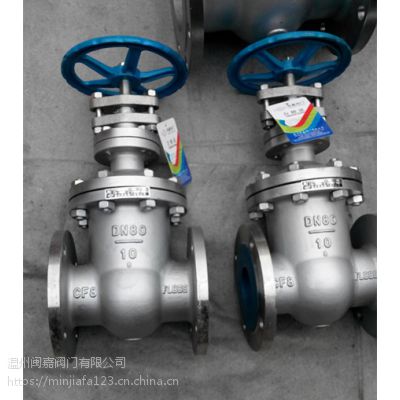

Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀
Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀主要性能规范
| 型号Type | 公称压力PN（MPa）Nominal pressure | 公称压力PN（MPa）Nominal pressure | 适用介质Media avaliable | 工作温度Working Temperature（℃） | ||
| 密封（液）Seal | 低压密封（气）Low-voltage Seal | 强度 Intensity | ||||
| Z42H-16C | 1.6 | 1.8 | 0.6 | 2.4 | 水、蒸汽等Water、steam，etc | ≤300 |
| Z42H-25 | 2.5 | 2.8 | 0.6 | 3.8 | ||
Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀主要零件材料
| 零件名称Part name | 阀体、阀盖Body、Bonnet | 阀杆Stem | 阀板Disc | 阀杆螺母Stem nut | 填料Packing | 手轮Hand wheel |
| 材料Material | 碳钢Carbon steel | 2Cr13 | 优质碳钢High-grade carbon steel | 铝青铜Al bronze | 石墨石棉盘根Graphie asbestos coils | 球墨铸铁Nodular cast iron |
| 优质碳钢High-grade carbon steel |
Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀主要尺寸和重量（mm）
| 公称通径DN Nominal Diameter | 主要外形尺寸和连接尺寸（mm）Main extemal and connecting dimensions | 重量Weight（Kg） | ||||||||||
| D0 | L | D | D1 | D2 | D8 | b | Z-￠d | H | H1 | D0 | ||
| Z42H-16C | ||||||||||||
| 500 | - | 700 | 705 | 650 | 608 | - | 44 | - | 2676 | - | - | |
| 600 | - | 800 | 840 | 770 | 718 | - | 48 | - | - | - | - | |
| 700 | - | 900 | 910 | 840 | 788 | - | 50 | - | - | - | - | |
| Z42H-25 | ||||||||||||
| 50 | 50 | 250 | 160 | 125 | 100 | - | 20 | 400 | 470 | 200 | 25 | |
| 65 | 50 | 265 | 180 | 145 | 120 | - | 22 | 400 | 470 | 200 | 27 | |
| 80 | 80 | 280 | 195 | 160 | 135 | - | 22 | 469 | 578 | 240 | 37 | |
| 100 | 80 | 300 | 230 | 190 | 160 | - | 24 | 469 | 578 | 240 | 46 | |
| 125 | 100 | 325 | 270 | 220 | 188 | - | 28 | 555 | 686 | 280 | 76 | |
| 150 | 100 | 350 | 300 | 250 | 218 | - | 30 | 555 | 686 | 280 | 83 | |
| 200 | 150 | 400 | 360 | 310 | 278 | - | 34 | 713 | 898 | 320 | 130 | |
| 250 | 200 | 450 | 425 | 370 | 332 | - | 36 | 872 | 1114 | 360 | 202 | |
| 300 | 300 | 500 | 485 | 430 | 390 | - | 40 | 1188 | 1508 | 720 | 511 | |
| 400 | 300 | 600 | 610 | 550 | 505 | - | 48 | 1188 | 1508 | 720 | 898 | |
Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀简介 阀门按材质可分为铸铁闸阀、球墨铸铁闸阀、不锈钢闸阀、铸钢闸阀等。铸钢阀门具体可以分类为铸钢止回阀、铸钢闸阀、铸钢球阀、铸钢截止阀等。 铸钢阀门主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质水、蒸气等非腐蚀性介质。铸钢阀门与其他阀门产品相比的特点是耐高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。 Z42H-16P楔式双闸板闸阀 楔式双闸板闸阀简介 铸钢闸阀作为闸阀的一种，所有用锻件材料加工而成的闸阀统称为铸钢闸阀。国内常说的铸钢闸阀通常指＊＊＊的铸钢闸阀，口径范围DN10~DN50；压力范围国标PN16~PN320、美标Class150～2500，可采美标或国标尺寸生产加工，厂家均有现货供应。超出DN50口径的铸钢闸阀均需订做，国内需求较少。 特点及用途 1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小 2、密封面采用不锈钢和硬质合金，适用寿命长。 3、采用柔性石墨填料、密封可靠、操作轻便灵活。 4、驱动方式有电动、气动、齿轮转动、结构形式弹型楔式单闸板、刚性楔式单闸板双闸板式 5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
设计规范GB/T12234
结构长度GB/T12221
连接法兰JB/T79
试验与检验JB/T9092
压力-温度GB/T9131
产品标识GB/T12220
|
