| 品牌：MJV/闽嘉阀 | 型号：DJ61F-40P低温不锈钢焊接截止阀 | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：100mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：手轮 | 形态：蝶式 |
| 类型(通道位置)：二通式 |

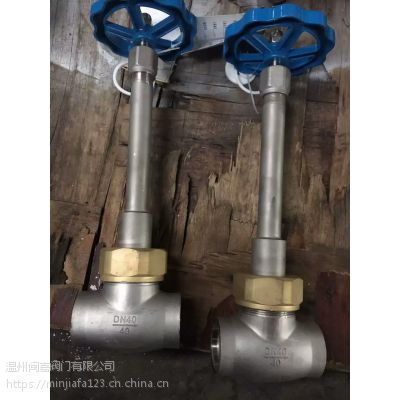

DJ61F-40P低温不锈钢焊接截止阀
DJ61F-40P低温不锈钢焊接截止阀主要零部件材料
序号 | 零件名称 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 阀盖 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 销钉 | A276 420 | A182 F304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 手轮 | A197 | |||
15 | 铭牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
DJ61F-40P低温不锈钢焊接截止阀主要外形及连接尺寸:
| 产品代号 | H（开） | H（关） | A | L | D | D1 | D2 |
| 10 DJ61F-40P | 253 | 248 | 65 | 8 | Ф60 | Ф10 | Ф14.5 |
| 15 DJ61F-40P | 253 | 248 | 65 | 8 | Ф60 | Ф15 | Ф18.5 |
| 20 DJ61F-40P | 308 | 300 | 80 | 10 | Ф90 | Ф20 | Ф25.5 |
| 25 DJ61F-40P | 308 | 300 | 80 | 10 | Ф90 | Ф25 | Ф28.5 |
| 32 DJ61F-40P | 352 | 340 | 100 | 10 | Ф110 | Ф32 | Ф38.5 |
| 40 DJ61F-40P | 352 | 340 | 100 | 12 | Ф110 | Ф40 | Ф45.5 |
| 50 DJ61F-40P | 430 | 413 | 160 | 15 | Ф160 | Ф50 | Ф57.5 |
| 65 DJ61F-40P | 435 | 418 | 180 | 20 | Ф160 | Ф65 | Ф70.5 |
| 80 DJ61F-40P | 480 | 460 | 200 | 30 | Ф240 | Ф80 | Ф89.5 |
| 100 DJ61F-40P | 480 | 460 | 220 | 30 | Ф240 | Ф100 | Ф108.5 |
DJ61F-40P
以下DJ61F-40P低温截止阀(低温长轴截止阀)的介绍是由上海欣一阀门有限公司提供，如有需要了解DJ61F-40P低温截止阀(低温长轴截止阀)的报价和参数，请电话与我们联系！
DJ61F-40P低温不锈钢焊接截止阀概述：
此类型专用截止阀门主要用于液氧（液氮、液氩）等低温 液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
DJ61F-40P低温不锈钢焊接截止阀规范：
公称通径：DN 10~40mm
公称压力：PN 4.0MPa
适用介质：LO2、LN2、LAR、LNG等
适用温度：-196℃-+80℃
DJ61F-40P低温不锈钢焊接截止阀材质：
阀体：不锈钢
阀瓣、阀盖：铜
阀杆：不锈钢
填料、密封垫圈：聚四氟乙烯
DJ61F-40P低温不锈钢焊接截止阀外形与安装连接尺寸：
产品型号 | 工厂代号 | 公称通径 | 外形与连接尺寸mm | 重量 | ||
DN | L | dR | H/h | Kg | ||
DJ61F-40P | 318DJ10P | 10 | 70 | 14.2 | 238/231 | 1.3 |
DJ61F-40P | 318DJ15P | 15 | 80 | 18.2 | 267/258 | 1.4 |
DJ61F-40P | 318DJ20P | 20 | 90 | 25.2 | 302/292 | 3.1 |
DJ61F-40P | 318DJ25P | 25 | 100 | 28.2 | 339/326 | 3.47 |
DJ61F-40P | 318DJ32P | 32 | 110 | 38.2 | 390/372 | 3.5 |
DJ61F-40P | 318DJ40P | 40 | 120 | 45.2 | 414/399 | 5.96 |
