| 品牌：MJV/闽嘉 | 型号：H41W-160P高压不锈钢止回阀 | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：DDCV双瓣式 |
| 结构形式：蝶式 | 公称通径：100mm | 适用介质：各种高腐蚀化学介质 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 工作温度：常温 |
| 类型(通道位置)：二通式 |
【H41W-160P高压不锈钢止回阀产品用途】

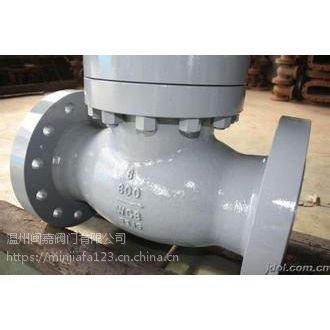

H41W-160P高压不锈钢止回阀 高压不锈钢止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，***阀门外泄的可能。已被广泛应用于化工、冶金、制药等多个领域。
【H41W-160P高压不锈钢止回阀工作原理】
H41W-160P高压不锈钢止回阀 高压不锈钢止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
【H41W-160P高压不锈钢止回阀产品特点】
1、广泛用于给排水、消防、暖通、工业等系统。
2、能有效地减小水锤压力，密封性能好，关闭无噪声。
3、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能******小的压力损失。
4、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到防止倒流和保护设备的目的。
【H41W-160P高压不锈钢止回阀执行标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 74-94、GB 9113
试验与检验：JB/T 9092
产品标识：GB/T 12220
【H41W-160P高压不锈钢止回阀 高压不锈钢止回阀零件材料】
| 零件名称 | 材料 |
| 阀体 | WCB |
| 阀盖 | WCB |
| 闸板 | WCB |
| 密封环 | 增强柔性石墨 |
| 密封面 | 不锈钢 |
H41W-160P高压不锈钢止回阀工作原理】：
H42Y高压止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。
【H41W-160P高压不锈钢止回阀产品特点】：
1、可直通或立式安装（安装方便）。
2、上、下阀体用螺纹连接。成流线造型，造型美观。
3、制造和验收条件按JB450的规定（严格按标准生产）。
4、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。
5、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，***磨损。
6、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。
