| 品牌：MJV/闽嘉阀 | 材质：不锈钢 | 型号：卡箍式真空柱塞取样阀 真空柱塞取样阀 |
| 连接形式：法兰 | 适用介质：空气 | 3C阀门类别：工业 |
| 结构形式：薄膜式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 形态：蝶式 | 类型(通道位置)：二通式 |

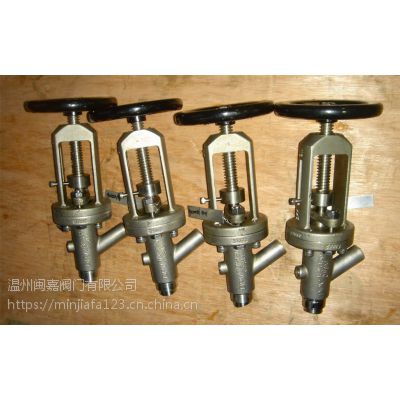

卡箍式真空柱塞取样阀 真空柱塞取样阀
名称：卡箍式真空柱塞取样阀
卡箍式真空柱塞取样阀 真空柱塞取样阀概述
柱塞式取样阀适用于反应釜及酒吧。如化工、石油、冶金、制药、农药、染料、食品加工等行业，特料检验是否
到达要求而特别设计的。柱塞式取样阀密封温度可达230℃,可根据安装需要设计外柱塞露长度，确保容器取样口
粘度大的物料不堵，是一种较理想的了取样装置。
卡箍式真空柱塞取样阀结构特点及工作原理
柱塞式取样阀由阀体、支架、手轮、阀杆、柱塞等零件组成。精小形阀体一般成45度角，阀体阀盖为铸造而成。
阀体和阀盖的连接靠双头螺柱、阀盖压紧螺母。此阀进口外丝、出口为内丝。阀体进口内腔处装有上密封圈、下
密封圈和隔离环，上密封圈还起到密封填料的作用。柱塞与阀杆的连接靠T形槽，阀杆挂在柱塞的T型槽内。阀杆
螺母靠螺纹旋紧在阀盖上，然后用销钉固定。阀杆上设有启闭显示器，可以明确的表示出柱塞阀的启闭位置。阀
杆和手柄采用四方连接，然后用螺母压紧，这样旋转手轮就可以开启或关闭阀门。阀门的密封圈采用柔性石墨或
聚四氟乙烯，视使用介质和介质的工作温度而定。
卡箍式真空柱塞取样阀 真空柱塞取样阀工作原理
柱塞式取样阀的明杆式阀杆及启闭件（柱塞），密封面侧面密封，柱塞沿密封环的中心线作直线运动。阀门的开
启和关闭靠柱塞，当柱塞提升到隔离环中间通孔的上平面时，即可开启阀门；当柱塞下降到下密封圈的下平面时
，即可关闭阀门。
特别适用于结晶反应釜取样阀门，是化工企业生产，特料检验是否到达要求而特别设计的。柱塞式取样阀密封温度可达230℃、550℃,可根据安装需要设计外塞露长度，确保容器取样口粘度大的物料不堵，是一种较理想的了取样装置。该材料可选择304、316L，性能及外观完全可以与国外产品媲美。
工作压力 16PN
工作温度 230℃-550℃（根据使用条件）
隔膜材料 PTFE石墨
阀体材料 304/316L
接口方式 螺纹、法兰
结构形式 双密封结构，***
