| 品牌：MJV/闽嘉阀 | 型号：A22Y-16P不锈钢安全阀 不锈钢安全阀 | 阀瓣开启高度：全启式安全阀 |
| 结构形式：垂锤式 | 3C阀门类别：工业 | 加工定制：否 |
| 连接形式：法兰 | 材质：不锈钢 | 适用介质：各种高腐蚀化学介质 |
| 标准：国标 | 流动方向：单向 | 零部件及配件：定位器 |
| 形态：蝶式 | 压力环境：常压 | 类型(通道位置)：二通式 |
| 阀体构造：不封闭式 |

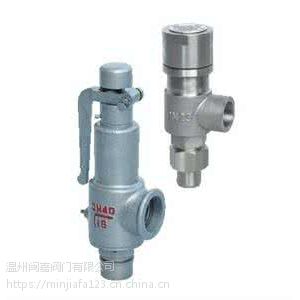

A22Y-16P不锈钢安全阀
A22Y-16P不锈钢安全阀 不锈钢安全阀A22Y-16P不锈钢弹簧全启式外螺纹安全阀,A22Y-25P不锈钢弹簧全启式外螺纹安全阀,A22Y-40P不锈钢弹簧全启式外螺纹安全阀,A22Y-P安全阀适用于工作温度≤200℃的有腐蚀性介质的设备或管路上，作为超压保护装置。
A22Y-16P不锈钢安全阀 不锈钢安全阀A22Y不锈钢弹簧全启式外螺纹安全阀外形尺寸和连接尺寸
公称通径 | 尺寸 | |||||
DN | do | ZG | G | L | L1 | H |
15 | 10 | 1/2 | 3/4 | 37 | 62 | 130 |
20 | 12 | 3/4 | 1 | 40 | 65 | 130 |
25 | 16 | 1 | 1-1/4 | 45 | 72 | 200 |
32 | 20 | 1-1/4 | 1-1/2 | 55 | 85 | 220 |
40 | 25 | 1-1/2 | 2 | 76 | 100 | 220 |
A22Y-16P不锈钢安全阀 不锈钢安全阀A22Y不锈钢弹簧全启式外螺纹安全阀主要零件材料
NO | 零件名称 | A22Y-C | A22Y-P |
1 | 阀体 | ZG2Cr13 | ZG1Cr18Ni9Ti |
2 | 阀座 | 2Cr13 | ZG1Cr18Ni9Ti |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
5 | 弹簧 | 50CrVA | 50CrVA 包覆氟塑料 |
6 | 阀杆 | 2Cr13 | 2Cr13 |
7 | 调整螺杆 | 45 | 2Cr13 |
8 | 保护罩 | WCB | WCB |
密封材料 | 堆焊Co基硬质合金 | ||
