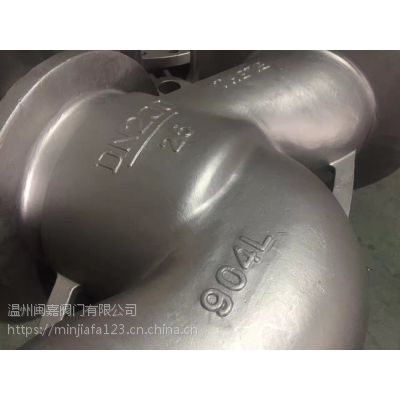

| 品牌：温州闽嘉阀门 | 材质：不锈钢 | 型号：高压非标截止阀 |
| 连接形式：法兰 | 适用介质：空气 | 3C阀门类别：工业 |
| 公称通径：65 | 结构形式：薄膜式 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：手轮 | 形态：蝶式 |
| 类型(通道位置)：二通式 | 规格：65 |
| 高压非标截止阀 | JB/T3595 | ||
连接端尺寸 | 结构长度 | JB/T3595 | |
焊端尺寸 | JB/T79 | ||
检验与试验 | JB/T3595 | ||
材料 | 碳钢 | GB/T12229 | |
合金钢 | ZB/J98015 | ||
标志 | GB/T12220 | ||
供货 | JB/T7928 | ||
高压非标截止阀主要零件材料及主要用途
型号 | 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 | |
高压非标截止阀主要外形尺寸、连接尺寸及重量
型号 | 公称直径 NP(Mpa） | 公称通径 DN(mm） | 标准值 | ||||||||
L | d | D1 | D2 | h | Do | H | H1 | 质量（kg） | |||
J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-320PI | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-P54200V | P5420 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J61Y-320 | 32 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
J61Y-P54170V | P5417 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
