| 品牌：闽嘉阀门 | 型号：GL41H-25C铸钢Y型过滤器 | 原理：真空过滤 |
| 用途：空气过滤 | 样式：板框式 | 性能：精密过滤 |
| 适用对象：空气 | 适用对象性质：弱腐蚀性 | 滤料类型：活性炭 |
| 过滤器类型：管式 | 主体材质：不锈钢 | 适用范围：化工 |
| 有效过滤面积：100（m2） m2 | 外形尺寸：100（mm） mm | 设备重量：100（Kg） Kg |
| 规格：100 |

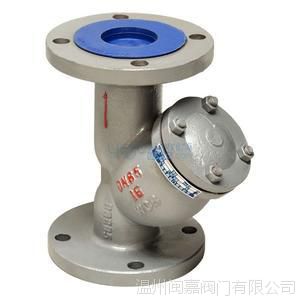

一、GL41H-16C铸钢Y型过滤器概述：本阀适用于压力≦1.6Mpa，温度≦300℃的水、蒸汽、油品等介质管路上，可过滤介质中的污垢、锈等杂物。
二、GL41H-16C铸钢Y型过滤器主要零件材料：
零件名称 | 材料 |
阀体 | WCB |
阀盖 | WCB |
过滤网 | 不锈钢 |
三、GL41H-16C铸钢Y型过滤器相关性能规范：
型号 | 公称压力（Mpa） | 试验压力（Mpa） | 适用温度 | 适用介质 | |
壳体强度 | 密封(水) | ||||
GL41H-16C | 1.6 | 2.4 | 1.8 | ≦300℃ | 水、蒸汽、油品等 |
GL41H-25C | 2.5 | 3.75 | 3.0 | ≦300℃ | 水、蒸汽、油品等 |
四、GL41H-16C铸钢Y型过滤器外型和相关连接尺寸（单位：mm）：
型号 | DN | 尺寸 | 重量 | ||||||
L | D | D1 | D2 | b-f | Z-Φd | H | |||
GL41H-16C | 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 90 | 5 |
40 | 220 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 125 | 7.2 | |
50 | 240 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 145 | 10.5 | |
65 | 280 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 165 | 13.5 | |
80 | 320 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 210 | 18.5 | |
100 | 380 | 215 | 180 | 155 | 24-3 | 8-Φ18 |
| ||
