API-6D 美标平板闸阀结构特点 API6D平板闸阀采用单闸板带导流孔和不带导流孔两种结构型式，带导流孔结构流道通畅，适用于油气输送，通球等。API6D平板闸阀用 途 平板闸阀适用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa，工作温度 -29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
【详细说明】

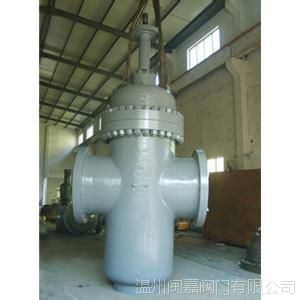

| API-6D 美标平板闸阀图片 |
API-6D 美标平板闸阀主要外形尺寸 |
DN | 1 50 Lb凸面法兰RF | mm | in | L | D | D1 | D2 | b | n-φd | H | Do | 50 | 2 | 178 | 152 | 120 | 92 | 19.0 | 4-φ19 | 584.2 | 250 | 80 | 3 | 203 | 190 | 152.4 | 127 | 24.0 | 4-φ19 | 679.5 | 250 | 100 | 4 | 229 | 229 | 190.5 | 157 | 24.0 | 8-φ19 | 863.6 | 250 | 150 | 6 | 267 | 279 | 241.3 | 216 | 25.4 | 8--φ22.5 | 1152.5 | 250 | 200 | 8 | 292 | 343 | 298.5 | 270 | 28.4 | 8-φ22.5 | 1330.3 | 350 | 250 | 10 | 330 | 406 | 362.0 | 324 | 30.2 | 12-φ25.4 | 1511.3 | 400 | 300 | 12 | 356 | 483 | 431.8 | 381 | 32.0 | 12-φ25.4 | 1743.1 | 450 | 350 | 14 | 381 | 533 | 476.3 | 413 | 35.0 | 12-φ29 | 1930.4 | 500 | 400 | 16 | 406 | 597 | 539.8 | 470 | 76.6 | 16-φ29 | 2105 | 600 | 450 | 18 | 432 | 635 | 577.9 | 533 | 39.6 | 16-φ32 | 2286 | 600 | 500 | 20 | 457 | 698 | 635.O | 584 | 43.0? | 20-φ32 | 2495.6 | 600 | 600 | 24 | 508 | 813 | 749.3 | 692 | 47.8 | 20-φ35 | 2870.2 | 600 | 700 | 28 | 610 | 837 | 795.3 | 762 | 44.5 | 40-φ22.5 | 3232.3 | 600 | 750 | 30 | 610 | 887 | 846 | 813 | 44.5 | 44-φ22.5 | 3460.8 | 600 | 900 | 36 | 711 | 1057 | 1009.7 | 972 | 52.3 | 44-φ25.4 | 3987.8 | 900 | 1000 | 40 | 812 | 1175 | 1120.6 | 1080 | 55.6 | 44-φ28.5 | 4368.8 | 900 |
|
| |
