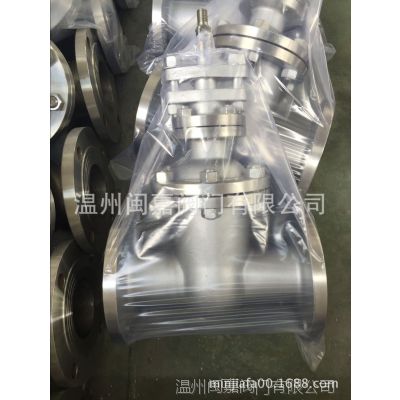

不锈钢美标闸阀 美标闸阀特性描述

不锈钢闸阀启闭件是闸板，闸板的运动方向与流体方向相垂直。闸阀作为截止介质使用，在全开时整个流道直通，此时介质运行的压力损失***小。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平板闸阀、平行双闸板闸阀、楔式双闸板闸阀等。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。还适用于含有粒状固体及粘度较大的介质，并适用于作放空和低真空系统的阀门。

驱动装置有手轮、伞齿轮、电动、气动等。

不锈钢美标闸阀 美标闸阀结构特点

1、闸板有两个密封面, ***常用的是闸板两个密封面形成楔形、楔形角随阀门参数而异,通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。

3、楔式闸阀不锈钢美标闸阀 美标闸阀根据阀杆带动闸板启闭方式的不同，可分为明杆闸阀（升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

4、楔式闸阀根据闸板结构形式的不同，可分为弹性闸板闸阀和刚性闸板闸阀。

5、阀体为铸造成型，阀体与阀盖采用螺栓连接，中法兰采用缠绕式垫片密封，客户有特殊要求时也可采用金属环连接。

6、通道流畅，流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金，耐磨、抗擦伤性能好。

8、采用柔性石墨填料，密封可靠，操作轻便灵活。

9、介质流向不受限制 , 不扰流、不降低压力。

10、形体简单, 结构长度短，制造工艺性好，适用范围广。

不锈钢美标闸阀 美标闸阀设计规范

设计标准：API 600、ASME B16.34、GB/T 12234、DL/T 531、JB/T3595

结构长度：***14313/API 6D、ASME B16.10、GB/T 12221、DL/T 53

连接标准：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592、DL/T 531、JB/T3595 、JB7490

压力试验：API 6D、API 600、API 598、GB/T 13927、GB/T 26480、JB/T 9092、JB/T3595

压力与温度等级：ASME B16.34 、GB/T 9124、JB/T3595 、JB/T74

性能参数

不锈钢美标闸阀 美标闸阀主体材质：碳钢、不锈钢、合金钢

公称通径：NPS 2″～NPS 56″ DN50～DN1400

压力范围：CL150～CL2500     PN10～PN420

工作温度：-196℃～+600℃

应用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等

不锈钢美标闸阀 美标闸阀本厂可根据客户特定要求配置各类驱动装置。
不锈钢美标闸阀 美标闸阀如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

不锈钢美标闸阀 美标闸阀施工安装

阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。

1、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。带传动机构的闸阀，不锈钢美标闸阀 美标闸阀，按产品使用说明书的规定安装。

2、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和阀板）。

3、阀门法兰与管线法兰间按管路设计要求装上密封垫。

4、在安装期间，请不要用阀的手轮、手柄及传动机构部分作为起重的吊装点，严禁碰撞，以避免损坏执行机构及附件。

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

8、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

9、安装在保温管道上的各类手动阀门，手柄均不得向下。

不锈钢美标闸阀 美标闸阀操作使用

1、闸阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。

2、带手轮或手柄的闸阀，操作时不得再增加辅助杠杠（若遇密封不严，则应检查修复密封面货其他零件）。手轮、手柄顺时针旋转为关闭，反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。

选用参照

不锈钢美标闸阀 美标闸阀楔式闸阀：

1、一般只适用于全开或全闭，不能作调节和节流使用。

2、一般用在对阀门的外型尺寸没有严格要求，而且使用条件又比较苛刻的场合。如高温高压的工作介质，要求关闭件要***长期密封的情况下等等。

3、通常使用条件或要求密封性能可靠，高压、高压截止、低压截止、低噪音、有气穴和汽化现象、高温介质、低温深冷时，推荐使用楔式闸阀。如石油石化、城市建设中的自来水工程和污水处理工程，化工等领域应用较多。

4、在要求流阻小、流通能力强、流量特性好、密封严格的工况选用。

5、在高温、高压介质上选用楔式闸阀，如高温蒸汽、高温高压油品。

6、低温、深冷介质，如：液氨、液氢、液氧。

7、低压大口径。如：自来水工程、污水处理工程。

8、当高度受限制时选用暗杆式，当安装高度不受限制时用明杆式。

9、在开启和关闭频率较低的场合下，宜选用楔式闸阀。

10、楔式单闸板闸阀适用于易结焦的高温介质，楔式双闸板闸阀适用与蒸汽、油品和对密封面磨损较大的介质，或开关频繁的部位，不宜用于易结焦的介质。
