平行式双闸板闸阀 双闸板闸阀的简单介绍

MED闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失***小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节

平行式双闸板闸阀 双闸板闸阀的详细信息

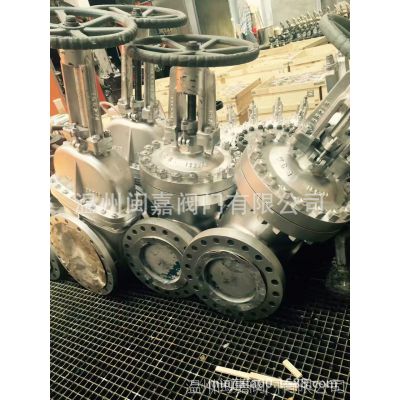

平行式双闸板闸阀（带旁通阀）

平行式双闸板闸阀 双闸板闸阀概述：

MED闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失***小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通

平行式双闸板闸阀 双闸板闸阀分类：

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。

平行式双闸板闸阀 双闸板闸阀工作原理：

转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

平行式双闸板闸阀 双闸板闸阀设计说明：

1，阀盖垫片形式
Class150闸阀采用不锈钢石墨复合垫片；Class300闸阀采用不锈钢石墨缠绕垫片；Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900闸阀采用金属环垫片；Class1500/Class2500闸阀采用闸阀采用自压密封金属环。

平行式双闸板闸阀 双闸板闸阀连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS

平行式双闸板闸阀 双闸板闸阀弹簧加载填料冲击系统
可根据客户要求，采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。

平行式双闸板闸阀 双闸板闸阀闸板设计形式
NPS≤2in（DN50）可采用刚性闸板；NPS≥2in（DN50）可采用弹性性闸板

平行式双闸板闸阀 双闸板闸阀倒密封设计
本公司生产的闸阀采用倒密封设计，通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。

平行式双闸板闸阀 双闸板闸阀阀杆设计
本公司闸阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定***小直径，阀杆和闸板采用T型结构连接。

平行式双闸板闸阀 双闸板闸阀阀座设计
碳钢闸阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。

平行式双闸板闸阀 双闸板闸阀旁通阀设计结构
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

平行式双闸板闸阀 双闸板闸阀具有的优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。 　　
2、开闭较省力。 　　
3、介质流向不受限制 , 不扰流、不降低压力。 　　
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

平行式双闸板闸阀 双闸板闸阀采用的标准：
国标GB，美标ANSI,德标DIN,日标JIS

国标闸阀设计标准：
设计和制造标准按照: GB12234；
结构长度按照: GB12221
法兰端尺寸按照：GB9113,JB79,HG20592等
螺纹端尺寸按照：JB/T7306；
对焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
检验和测试按照: GB13927,JB9092

美标闸阀设计标准：
设计和制造标准按照: ASME B16.34,API6D；
结构长度按照: ASME B16.10；
法兰端尺寸按照：ASME B16.5
螺纹端尺寸按照：ANSI B1.20.1；
对焊端尺寸按照：ANSI B16.25
承插口尺寸按照：ANSI B16.11
检验和测试按照: API598

德标闸阀设计标准：
设计和制造标准按照: DIN3352 ；
结构长度按照: DIN3202；
连接端尺寸按照：DIN2543-2546或可选
检验和测试按照: DIN3230

★闸阀基本型号：
法兰连接型号：Z41H/W/Y,Z541,Z641,Z941，Z40
螺纹连接型号：Z11H/W/Y
焊接连接型号：Z61H/W/Y,Z561,Z661,Z961

★闸阀可选驱动方式：
手动，齿轮(代号4/5)，气动（代号6），电动（代号9）

★闸阀可选密封面材料：
合金钢13Cr（代号H）
硬质合金STL（代号Y）
可根据客户要求选择其他特种密封材料。

★闸阀主体可选材质：
碳钢类：WCB,WCC,A105等
不锈钢类：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。
低温钢类：LF2,LCC,LCB等
铬钼钢类：WC5,WC6,WC9,C5等
有特殊要求工况客户可直接联系业务员帮你选相应材质

★闸阀尺寸范围：
口径：DN15mm-DN600mm
口径：1/2in-24in

★闸阀压力范围：
国标压力：1.0-32.0Mpa
美标磅级：150LB-2500LB

★闸阀耐温说明：
碳钢阀体（-29℃≤t≤425 ℃）；
不锈钢阀体（-196℃≤t≤650 ℃）；
低温钢阀体（-46℃≤t≤425 ℃）
铬钼钢阀体（-29℃≤t≤570 ℃）
主体材质及密封面材质选择不同，耐温有差异。
具体请咨询本公司业务员帮你选型。

★闸阀应用范围：
闸阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。

★闸阀相应产品名称（叫法或者别名）：
闸阀,闸门,楔式闸阀，刚性闸阀，铸钢闸阀，锻钢闸阀，铸钢闸阀，不锈钢闸阀，低温闸阀，铬钼钢闸阀，法兰闸阀，对焊闸阀，内螺纹闸阀，承插焊闸阀，高温高压闸阀，自密封闸阀，电动闸阀，伞齿轮闸阀，气动带手动闸阀，油田闸阀，平板闸阀，波纹管闸阀，排污闸阀，美标闸阀，德标闸阀，国标闸阀，日标闸阀。
