| 介质温度：100（℃） ℃ | 工作压差：111 | 材质：不锈钢 |
| 品牌：温州闽嘉阀门 | 型号：卡接快装316L不锈钢真空破坏阀 | 产品别名：沥青取样阀 |
| 适用范围：天然气，管道 | 连接形式：法兰 | 流动方向：单向 |
| 驱动方式：电磁 | 用途：调节 | 适用介质：水 |
| 压力环境：高压 | 规格：100 |

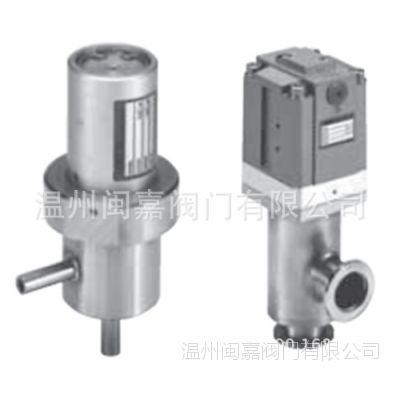

卡接快装316L不锈钢真空破坏阀 316L不锈钢真空破坏阀简介及工作原理
ACON WVB系列破真空阀（又名真空破坏阀、真空破坏器、防真空阀）应用于液体及水系统，能自动消除管道内真空，在给水管内压力小于大气压时导入大气，有效防止虹吸回流而污染的管道的装置。
真空破坏阀用于自动消除给水管道内真空，有效防止虹吸回流，消除回流污染。回流污染对水质影响甚大，严重时甚至危及生命。所以现在供水规范规定必须设置真空破坏阀。常用的有大气型，压力型和软管型。真空破坏阀可在给水管内压力小于大气压时导入大气消除真空。达到平衡后自动关闭，有利的保护了系统。
卡接快装316L不锈钢真空破坏阀 316L不锈钢真空破坏阀选用和设置
当水池（箱）等构筑物的进水管采用淹没出流时，就在其管顶装设管顶型破真空阀。
在多层、高层建筑给水立管的***宜装设管顶型破真空阀。当给水立管***已设管顶型破真空阀时，其给水支管可不设破真空阀。
在可能产生虹吸回流的给水横支管的起端可设置水平直通型或角型破真空阀。
在支管、立管上无设置防倒流装置的给水管道出口接有软管时，应设置软管型破真空阀。
卡接快装316L不锈钢真空破坏阀 316L不锈钢真空破坏阀真空破坏阀安装
1.真空破坏阀的进气口应朝下安装
2. 真空破坏阀宜明装，不得安装在通风柜或通风罩内，不得安装在有毒有害气体环境中
3. 真空破坏阀应安装在配水支管点，其进气口下沿高出下游溢流水位垂直距离不得小于300mm。
4. 在立管***加装排气阀时，管顶型真空破坏阀应安装在排气阀下端且应满足第三条要求。
5.真空破坏阀进气孔距下方障碍物的***小净距不应小于真空破坏阀的公称尺寸。
6.在严寒和寒冷地区，当真空破坏阀设置在非暖房间内或室外，应采取放空措施（安装泄水阀是一个很好的措施）
卡接快装316L不锈钢真空破坏阀 316L不锈钢真空破坏阀材质
序号 | 部件 | 材质 |
1 | 阀体 | SS304 |
2 | 阀帽 | SS304 |
3 | 阀芯组件 | 硅橡胶 |
4 | 调节弹簧 | SS304 |
口径 | A (mm) | B (mm) | H (mm) | 重量 (g) |
1/2”PRI | 27 | 38 | 54 | 165 |
3/4” PRI | 32 | 38 | 56 | 260 |
1”PRI | 40 | 51 | 62 | 460 |
