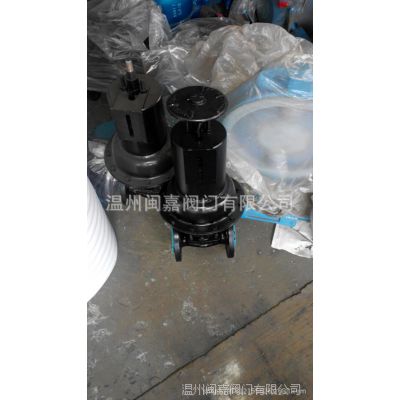

品牌：闽嘉阀门	型号：G41F46-10衬氟隔膜阀	材质：衬氟
连接形式：法兰	结构形式：直流式	公称通径：250（mm） mm
适用介质：蒸汽	驱动方式：气动	压力环境：常压
工作温度：常温	标准：英标	流动方向：单向
零部件及配件：配件	用途：调节	规格：150

隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔阀盖内腔隔开以达到截断管内介质之目的。
一、衬里隔膜阀系列
1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件用塑料衬里性能表”。
二、设计规范
　　遵循GB/T12239，BS 5156标准
三、驱动方式
　　手动、气动（常开或常闭）、电动

==衬里隔膜阀系列==
■性能规范

性能规范	设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
性能规范	GB/T 12239	GB/T 12221	JB/T 78； JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

公称压力：PN1.0～1.6MPa 　公称通径：DN15～300mm 　　衬里型式：全衬里型
■产品选型指南针
G G 6 4 1 F46- 16 C
阀体材料（表5-1）
公称压力：PN（1.6MPa)
密封材料：（表5-1)
结构形式：1-层脊堰式；5-直流式；6-直通式
连接方式：4-法兰式
传动方式：6-气动；6c-气动常闭式；6o-气动常开式；7-液动；9-电动
设计规范：GB/T 12239
产品类型：G-隔膜阀
■主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		***碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP(F46)、PFA（可溶性F4)、PP、PO
4	隔膜	PEP(F46)/CR（氯丁橡胶）、PFA（可溶性F4)/FPDM（乙丙橡胶）
5	支架	PTFE（F4)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

■主要外形和连接尺寸

G41F46型手动隔膜阀(堰式)

G41F46型手动隔膜阀(直流式)

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	124	80	55	40	2	12	4-φ12	120		80	1.6
20	3/4	135	90	65	50	2	14	4-φ12	120		90	2.4
25	1	145	100	75	60	2	14	4-φ12	160		100	3.4
32	11/4	160	120	90	70	2	16	4-φ14	160		110	4.8
40	11/2	180	130	100	80	3	16	4-φ14	200		120	6.0
50	2	210	140	110	90	3	16	4-φ14	250		135	8.8
65	21/2	254	160	130	110	3	16	4-φ14	250		145	11.5
80	3	300	185	150	125	3	18	4-φ18	300		180	15.2
100	4	348	205	170	145	3	18	4-φ18	300		195	18.8
125	5	400	235	200	175	3	20	8-φ18	350		210	22.5
150	6	458	260	225	200	3	20	8-φ18		200	450	48
200	8	570	315	280	255	3	22	8-φ18		200	490	65
250	10	635	370	335	310	3	24	12-φ18		240	550	88
300	12	749	435	395	362	4	24	12-φ23		280	600	125
350	14	889	485	445	412	4	26	12-φ23		280	675	185
400	16	991	535	495	462	4	28	16-φ23		320	780	255
450	18	1092	590	550	518	4	28	16-φ23		360	820	320
500	20	1194	640	600	568	4	30	16-φ23		360	910	405

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	124	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-φ14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-φ18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-φ18	140	155	195	14
65	21/2	254	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300	195	160	135	3	22	4-φ18	200	200	255	29
100	4	348	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-φ18	320	335	405	70
150	6	458	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-φ23	400	480	600	170
250	10	635	390	350	320	3	28	12-φ23	500	545	620	270
300	12	749	440	400	368	4	28	12-φ23	500	585	680	320
