| 加工定制：是 | 品牌：闽嘉阀门 | 型号：气动蝶阀 气动蝶阀 GT气动蝶阀 GT气动法兰蝶阀 |
| 材质：碳钢 | 连接形式：法兰 | 结构形式：杠杆式 |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电磁 |
| 零部件及配件：焊条 | 用途：调节 | 口径：大口径 |
| 公称通径：100 | 安装尺寸：100 | 3C阀门类别：工业 |
| 规格：100 |

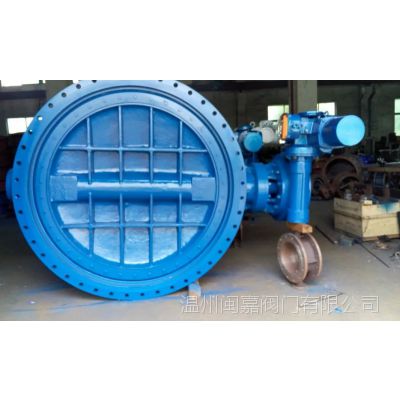

气动蝶阀产品特点 1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元； 2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。 3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。 4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有***的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。 气动蝶阀主要零件材质表
气动蝶阀产品结构
中线型结构，由阀体、内衬里层(聚四氟乙烯或橡胶)和(不锈钢阀板或镀铬钢阀板)、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。 气动执行器 GT、AT、AW型角行程气动执行机构是蝶阀的驱动装置，由活塞式双作用和单作用(弹簧复位式)两种，由紧凑的双(单)活塞齿轮、齿条式结构，啮合***、传动平稳、输出扭矩大，动作灵活稳定、重量轻、使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好。 主要技术参数和性能指标
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
